JENIS PAHAT MESIN BUBUT

JENIS PAHAT MESIN BUBUT

Sekarang kita akan membahas mengenai macam macam pahat bubut, ternyata dalam pengerjaan suatu benda kerja dibutuhkan beberapa pahat untuk membubut seperti pahat ulir, pahat potong, pahat kiri, pahat kanan, nah untuk mengetahuinya yuk kita bahas mengenai macam macam pahat yang terdapat pada mesin bubut

 1.    Geometris alat potong

     Hal yang sangat penting diperhatikan adalah bagaimana alat potong dapat menyayat dengan baik, dan untuk dapat menyayat dengan baik alat potong diperlukan adanya sudut baji, sudut bebas dan sudut tatal sesuai ketentuan, yang semua Ini disebut dengan istilah geometris alat potong. Sesuai dengan bahan dan bentuk pisau, geometris alat potong untuk penggunaan setiap jenis logam berbeda.

     a.  Pahat bubut rata kanan

    Pahat bubut rata kanan memilki sudut baji 80º dan sudut-sudut bebas lainnya sebagaimana gambar 26, pada umumnya digunakan untuk pembubutan rata memanjang yang pemakanannya dimulai dari kiri ke arah kanan mendekati posisi cekam.

    b.  Pahat bubut rata kiri

   Pahat bubut rata kiri memilki sudut baji 55º, pada umumnya digunakan untuk pembubutan rata memanjang yang pemakanannya dimulai dari kiri ke arah kanan mendekati posisi kepala lepas



    c.   Pahat bubut muka

  Pahat bubut muka memilki sudut baji 55º, pada umumnya digunakan untuk pembubutan rata permukaan benda kerja (facing) yang pemakanannya dapat dimulai dari luar benda kerja ke arah mendekati titik senter dan juga dapat dimulai dari titik senter ke arah luar benda kerja tergantung arah putaran mesinnya.


d.   Pahat bubut ulir

   Pahat bubut ulir memilki sudut puncak tergantung dari jenis ulir yang akan dibuat, sudut puncak 55° adalah untuk membuat ulir jenis whitwhort. Sedangkan untuk pembuatan ulir jenis metrik sudut puncak pahat ulirnya dibuat 60°.


e.  Pahat Alur

     Pahat alur digunakan untuk membuat alur pada benda kerja. Macam-macam pahat alur digunakan sesuai dengan kebutuhan membuat celah alur atau ukuran clip.


    f. Pahat bubut dalam

      Selain pahat bubut luar, pada proses pembubutan juga sering menggunakan pahat bubut dalam. Pahat jenis ini digunakan untuk membubut bagian dalam atau memperbesar lubang yang sebelumnya telah dikerjakan dengan mata bor. Bentuknya juga bermacam-macam dapat berupa pahat potong, pahat alur ataupun pahat ulir, ada yang diikat pada tangkai pahat. Bentuk ada yang khusus sehingga tidak diperlukan tangkai pahat. Contoh pemakaian pahat bubut dalam ketika memperbesar lubang dan membubut rata bagian dalam.


g. Pahat potong

    Pahat potong adalah jenis pahat potong yang menggunakan tangkai digunakan untuk           memotong benda kerja.



     h. Pahat bentuk

    Pahat bentuk digunakan untuk membentuk permukaan benda kerja, bentuknya sangat banyak dan dapat diasah sesuai bentuk yang dikehendaki operatornya. adalah jenis-jenis pahat berbentuk radius.


     i. Bor senter

     Bor senter digunakan untuk membuat lubang senter diujung benda kerja sebagai tempat kedudukan senter putar atau tetap yang kedalamannnya disesuaikan dengan kebutuhan yaitu sekitar 1/3 ÷ 2/3 dari panjang bagian yang tirus pada bor senter tersebut. Pembuatan lubang senter pada benda kerja diperlukan apabila memilki ukuran yang relatif panjang atau untuk mengawali pekerjaan pengeboran.


j. Kartel

     Kartel adalah suatu alat yang digunakan untuk membuat alur-alur kecil pada permukaan benda kerja, agar tidak licin yang biasanya terdapat pada batang-batang penarik atau pemutar yang dipegang dengan tangan. Hasil pengkartelan ada yang belah ketupat, dan ada yang lurus tergantung gigi kartelnya




    2.Penggunaan pahat bubut luar


   Sebagaimana dijelaskan di atas bahwa salahsatu alat potong yang sering digunakan pada proses pembubutan adalah pahat bubut. Bentuk, jenis dan bahan pahat ada bermacam-macam yang tentunya disesuaikan dengan kebutuhan. Prosesnya adalah benda kerja yang akan dibubut bergerak berputar sedangkan pahatnya bergerak memanjang, melintang atau menyudut tergantung pada hasil pembubutan yang diinginkan.


berdasarkan bentuknya diaatas , pahat bubut dari kiri ke kanan :

        a) pahat kiri
b) pahat potong
c) pahat kanan
d) pahat rata
e) pahat radius
f)  pahat alur
g) pahat ulir
h) pahat muka
i)  pahat kasar

    Macam-macam pahat berdasarkan material pembentuknya :

   a.  Pahat High Speed Steel (HSS )

   High speed steel (HSS) adalah perkakas yang tahan terhadap kecepatan kerja yang tinggi dan temperatur yang tinggi juga dengan sifat tahan softening, tahan abrasi, dan tahan breaking. HSS merupakan peralatan yang berasal dari baja dengan unsur karbon yang tinggi. Pahat HSS ini digunakan untuk mengasah atau memotong benda kerja. Beberapa unsur yang membentuk HSS antara lain Tungsten/wolfram (W), Chromium (Cr), Vanadium (V), Molydenum (Mo), dan Cobalt (Co). Kekerasan permukaan HSS dapat ditingkatkan dengan melakukan pelapisan. Material pelapis yang digunakan antara lain : tungsten karbida, titanium karbida, dan titanium nitride, dengan ketebalan pelapisan 5~8 μm. Pahat jenis ini mampu mempertahankan kekerasan pada suhu moderat dan digunakan secara luas untuk mata bor, pahat bubut, dan tap. Selain itu harganya juga relatif murah

.

   b. Pahat Karbida (HCS)

       Pahat ini dibuat dari campuran antara karbida dan kobalt. Karbida mendapatkan kekerasan mereka dari biji-bijian tungsten dan ketangguhan mereka dari ikatan ketat yang dihasilkan oleh aksi penyemenan dari logam tersebut. Kekerasannya sekitar 90 HRC. Ketahanan aus dan ketangguhan (resistensi shock) dari karbida dapat diubah dengan memvariasikan jumlah kekerasan kobalt. Pahat jenis ini lebih unggul dibandingkan dengan pahat HSS, karena pahat ini memiliki ketangguhan dan ketahanan terhadap abrasi serta keausan. Selain itu, resistensi terhadap deformasi termal/perubahan bentuk karena panas, juga cukup baik. Oleh karena itu, harga pahat jenis ini juga relatif mahal.



    c. Pahat Baja

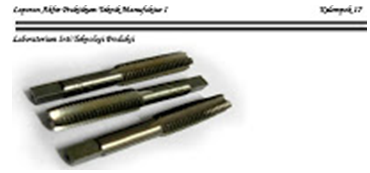

    Karbon Baja dengan kandungan karbon yang relatif tinggi (0,7% - 1,4% C) tanpa unsur lain dengan prosentasi unsur lain yang rendah (2% Mn, W, Cr) mampu mempunyai kekerasan permukaan yang cukup tinggi. Baja karbon ini bisa digunakan untuk kecepatan potong rendah (sekitar VC – 10 m/min) karena sifat martensit yang melunak pada temperatur sekitar 250°C. Pahat jenis ini hanya dapat digunakan untuk memotong logam yang lunak ataupun kayu. Karena harganya yang relatif murah maka sering digunakan untuk tap (untuk membuat ulir)                  .

     Keuntungannya:

    1.Digunakan untuk kecepatan potong yang rendah.

    2.Dapat memotong material benda kerja yang lunak.

    3.Harganya murah.


 d. Pahat Paduan Cor Nonferro

      Sifat-sifat paduan cor nonferro adalah diantara HSS dan Karbida (Cemented Carbide) dan digunakan dalam hal khusus diantara pilihan dimana karbida terlalu rapuh dan HSS mempunyai hot hardness dan wear resistance yang terlalu rendah. Jenis material ini dibentuk secara tuang menjadi bentuk-bentuk yang tidak terlampau sulit misalnya tool bit (sisipan) yang kemudian diasah menurut geometri yang dibutuhkan.Paduan nonferro terdiri dari 4 macam eleman utama adalah sebagai berikut :1. Cobalt : sebagai pelarut bagi elemen elemen lain2. Krom(Cr) : (10% s.d 35% berat) yang membentuk karbida.3.Wolfram (W) : (10% s.d 25% berat) sebagai pembentuk karbida4.Karbon : 3% C menghasilkan jenis yang keras dan tahan aus




   e. Pahat Keramik

       Keramik adalah material paduan metalik dan non metalik. Proses pembuatannya melalui powder processing. Keramik secara luas mencakup karbida, nitrida, borida, oksida, silikon, dan karbon. Keramik mempunyai sifat yang relatif rapuh.Beberapa contoh jenis keramik sebagai perkakas potong adalah :1.  Keramik oksida atau oksida aluminium (Al2O3) murni atau ditambah 30% titanium (TiC) untuk menaikkan kekuatannonadhesif. Disertai dengan penambahan serat halus (whisker) dari SiC dimaksudkan untuk mengurangi kegetasan disertai dengan penambahan zirkonia (ZrO2) untuk menaikan jumlah retak mikro yang tidak terorientasi guna menghamabat pertumbuhan retak yang cukup besar dan memiliki sifat yang sangat keras dan tahan panas.

   f.Nitrida silicon (Si3N4) disebut kombinasi Si-Al-O-N

.

    g. Pahat CBN (Cubic Boron Nitride)

      CBN termasuk jenis keramik. Dibuat dengan penekanan panas (HIP, 60kbar, 1500°C) sehingga bentuk grafit putih nitrida boron dengan strukrur atom heksagonal berubah menjadi struktur kubik. Pahat sisipan CBN dapat di buat dengan menyinter serbuk nitrida boron tanpa atau dengan material pengikat Al2O3, TiN, atau Co.CBN memiliki kekerasan yang sangat tinggi dibandingkan pahat sebelumnya. Pahat ini bisa digunakan untuk permesinan berbagai jenis baja pada keadaan dikeraskan, besi tuang, HSS, atau karbida. CBN memiliki afinitas yang sangat kecil terhadap baja dan tahan terhadap perubahan reaksi kimia sampai dengan kecepatan potong yang sangat tinggi. Saat ini, pahat CBN sangat mahal sehingga pemakaiannya sangat terbatas

.
h. Pahat Intan

    Merupakan pahat potong yang sangat keras yang merupakan hasil proses sintering serbuk intan tiruan dengan pengikat Co (5%-10%). Hot hardness sangat tinggi dan tahan terhadap deformasi plastis. Sifat ini ditentukan oleh besar butir intan serta prosentase dan komposisi material pengikat. Karena intan pada temperatur tinggi akan berubah menjadi grafit dan mudah terdifusi dengan atom besi, maka pahat intan tidak dapat di gunakan untuk memotong bahan yang mengadung besi (ferros). Cocok untuk “ultra high precision & mirror finish cutting” bagi benda kerja nonferro (Al Alloys, Cu Alloys, plastics, rubber).
